異型鋼管規格標準解析
一、核心分類與代號
異型鋼管按截面形狀和制造工藝可分為以下類型，每種類型均有明確代號：
等壁厚異型鋼管(代號D)

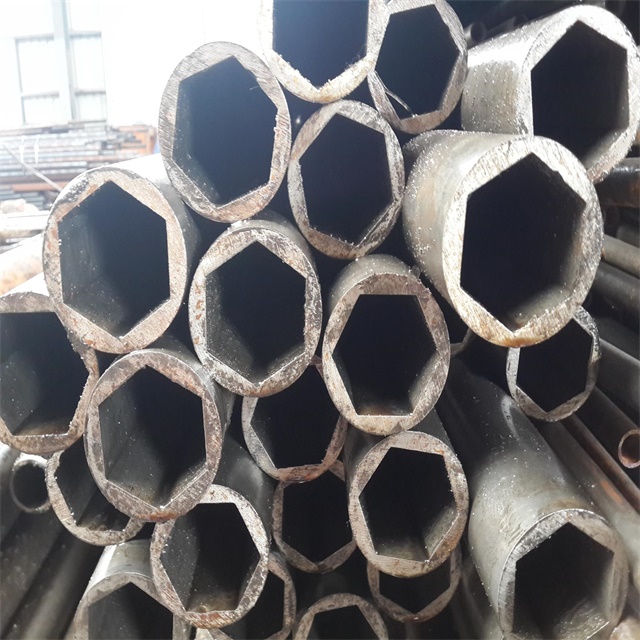

截面各部分壁厚相同，如等邊角鋼型、六角鋼型。
適用于結構對稱的場景，如機械軸類零件。
不等壁厚異型鋼管(代號BD)
截面壁厚不均，如槽鋼型、工字鋼型。
常見于建筑結構中的梁、柱，通過優化壁厚分布提升承載能力。
變直徑異型鋼管(代號BJ)
截面直徑沿長度方向變化，如錐形管、階梯管。
用于液壓系統、流體輸送管道等需變徑的場景。
二、關鍵尺寸與公差
基礎尺寸范圍
邊長/直徑：20mm至500mm，覆蓋小口徑精密管到大口徑結構管。
壁厚：0.6mm至20mm，薄壁管用于輕量化結構，厚壁管用于高壓環境。
長度：通常為2000mm至9000mm，可按定尺(精度+15mm)或倍尺(留5-10mm切口余量)交貨。
形位公差
彎曲度：普通級≤3.0mm/m，≤0.2%L(L為全長)。
扭轉值：邊長30mm時允許扭轉值≤1.5mm/m，邊長75mm時≤5.7mm/m。
角部曲率半徑：≤2倍壁厚，確保截面尖銳度滿足裝配需求。
典型截面示例
D型鋼：常見規格35×35mm、42×45mm，壁厚2.0-8mm，用于機械支撐結構。
40×80 D形管：長軸80mm、短軸40mm(半圓直徑)，壁厚1.5-5mm，用于建筑裝飾、家具支撐。
三、材質與性能標準
常用材質
碳素結構鋼：牌號10、20、35、45，符合GB/T699標準，適用于一般結構件。
低合金鋼：牌號Q345、Q390，符合GB/T1591標準，用于高強度需求場景。
不銹鋼：304、316L等，耐腐蝕性強，用于化工、食品等領域。
力學性能
抗拉強度：20#鋼≥410MPa，Q345鋼≥470MPa。
屈服強度：20#鋼≥245MPa，Q345鋼≥345MPa。
伸長率：≥20%(20#鋼)，確保塑性變形能力。
熱處理狀態
冷拔狀態：直接交貨，表面硬度高但存在內應力。
熱處理狀態：經回火處理后，消除內應力，提升韌性，適用于沖擊載荷場景。
四、制造與檢驗標準
制造方法
無縫工藝：以圓管為坯料，通過冷拔或冷軋成型，表面質量優但成本較高。
焊接工藝：以鋼帶為原料，經高頻焊接后冷拔定型，生產效率高，適用于大批量訂單。
表面質量
內外表面：不允許有裂紋、折疊、結疤等缺陷，缺陷清除深度≤公稱壁厚負偏差。
潤滑劑附著：冷加工狀態允許存在磷酸鹽和潤滑劑附著層，需方要求時可去除。
檢驗規則
化學成分：每爐取1個試樣，符合GB/T223、GB/T4336標準。
拉伸試驗：每批在兩根鋼管上各取1個試樣，符合GB/T2975標準。
沖擊試驗：周長≥240mm且壁厚≥10mm時需進行，試樣尺寸10×10mm，沖擊吸收能量≥27J(20℃)。
五、應用場景與選型建議
機械制造
選用20#或45#碳素鋼，冷拔狀態交貨，利用高精度尺寸減少機加工余量。
示例：液壓油缸用冷拔無縫管，公差±0.05mm，表面粗糙度Ra≤0.4μm。
建筑結構
選用Q345低合金鋼，熱處理狀態交貨，提升抗沖擊性能。
示例：幕墻骨架用D形管，長軸80mm、壁厚3mm，抗彎承載力≥1.2kN。
化工領域
選用316L不銹鋼，表面鈍化處理，耐腐蝕性達戶外壽命15年以上。
示例：流體輸送用橢圓管，規格80×40mm×1.5mm，符合GB/T8163標準。
