精密冷拔無縫鋼管是通過冷拔工藝生產的高精度管材，具有尺寸公差小(±0.02mm)、表面光潔度高(Ra≤1.6μm)、力學性能優異等特點，廣泛應用于液壓系統、汽車制造、精密機械等領域。以下是其核心規格表與技術參數的深度解析：
一、國標(GB/T 36392018)規格表
1. 圓管尺寸與公差
| 外徑 | 外徑公差 | 壁厚范圍 | 壁厚公差 | 常用材質 |
|---|---|---|---|---|
| 4-20 | ±0.10 | 0.5-3.0 | ±0.12 | 20#、45# |
| 22-50 | ±0.15 | 1.0-5.0 | ±0.15 | Q345B |
| 55-100 | ±0.20 | 2.0-8.0 | ±0.20 | 304 不銹鋼 |
| 110-200 | ±0.25-±1.0 | 3.0-20.0 | ±0.25-±0.50 | 316L 不銹鋼 |
典型示例(外徑×壁厚，單位：mm)：
高精度級：Φ10×1.0(公差±0.05mm)、Φ25×2.5(公差±0.08mm)。
普通級：Φ50×4.0(公差±0.20mm)、Φ100×8.0(公差±0.30mm)。
2. 方矩管尺寸范圍
方形管：邊長10×10200×200mm，壁厚1.512mm，對角線偏差≤1.5mm。
矩形管：截面80×40400×200mm，壁厚2.016mm，長寬比≤3:1。

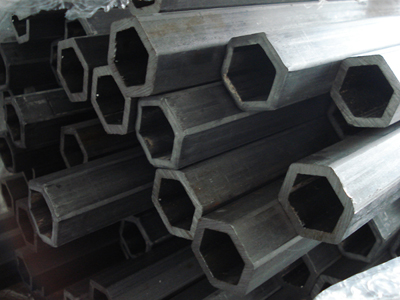

特殊截面：支持定制橢圓、D型、六角等異形管，最小截面邊長5mm，公差±0.1mm。
二、國際標準規格對比
1. 美標(ASTM A519)
尺寸范圍：外徑1270mm，壁厚1.08.0mm，長度≤14m，材質包括1010、1020、4130等合金鋼管。
典型應用：汽車傳動軸(Φ38×3.0mm)、液壓油缸(Φ50×5.0mm)。
2. 歐標(EN 10305)
尺寸范圍：外徑6219mm，壁厚0.832mm，公差等級H8(±0.03mm)、H9(±0.05mm)，適用于精密機械部件。
三、材質與力學性能
1. 碳鋼系列
| 材質 | 抗拉強度（MPa） | 屈服強度（MPa） | 伸長率（%） | 典型應用 |
|---|---|---|---|---|
| 10# | 335-470 | 205 | ≥24 | 流體輸送、機械結構 |
| 20# | 410-550 | 245 | ≥25 | 液壓油缸、傳動軸 |
| 45# | 590-735 | 355 | ≥16 | 高強度機械零件 |
2. 不銹鋼系列
| 材質 | 抗拉強度（MPa） | 屈服強度（MPa） | 伸長率（%） | 耐蝕性 | 典型應用 |
|---|---|---|---|---|---|
| 304 | ≥520 | ≥205 | ≥40 | 耐酸堿性 | 食品機械、醫療設備 |
| 316L | ≥480 | ≥175 | ≥40 | 抗氯離子腐蝕 | 化工管道、海洋設備 |
3. 合金鋼管
| 材質 | 抗拉強度（MPa） | 屈服強度（MPa） | 伸長率（%） | 特性 | 典型應用 |
|---|---|---|---|---|---|
| 40Cr | ≥980 | ≥785 | ≥9 | 高強度、耐磨 | 齒輪、軸類零件 |
| 20CrMo | ≥885 | ≥685 | ≥12 | 耐高溫、抗沖擊 | 航空發動機部件 |
四、表面處理與質量控制
1. 表面處理工藝
基礎處理：
酸洗鈍化：不銹鋼管去除氧化皮，耐鹽霧試驗≥500小時。
磷化皂化：碳鋼管道形成潤滑膜，摩擦系數降至0.080.12，便于后續加工。
功能性處理：
熱鍍鋅：鋅層厚度≥65μm，耐鹽霧試驗500小時無紅銹，用于戶外建筑。
TPEP復合防腐：內環氧粉末(厚度>0.4mm)+外3PE(厚度2.24.2mm)，耐鹽霧試驗超5000小時，用于天然氣管道。
裝飾性處理：
電解拋光：表面粗糙度Ra≤0.4μm，用于食品機械、醫療器械。
PVD鍍膜：呈現玫瑰金、槍黑色，用于高端裝飾幕墻。
2. 質量檢測標準
尺寸精度：激光測徑儀在線監測，對角線偏差≤1.5mm，壁厚公差±10%。
內部缺陷：超聲波探傷(UT)檢測分層，渦流探傷(ET)排查表面裂紋，缺陷檢出率≥99.5%。
力學性能：拉伸試驗(屈服強度≥245MPa)、壓扁試驗(壓至邊長1/3無裂縫)。
五、重慶市場供應與價格參考(2025年9月)
1. 本地供應商
綦江樂道精密鋼管：生產蘑菇管、菱型管等異形截面，支持冷拔與熱鍍鋅處理，覆蓋重慶全域。
重慶中爍金屬：提供20、45精拉無縫管，外徑公差±0.05mm，用于液壓系統。
重慶百利源鋼管：定制8×8800×800mm無縫方矩管，冷拔管精度達±0.1mm。
2. 價格區間
碳鋼冷拔管：
Φ20×2.0mm(20)：46004800元/噸。
Φ100×6.0mm(Q345B)：42004400元/噸。
不銹鋼冷拔管：
Φ30×3.0mm(304)：1800020000元/噸。
Φ50×4.0mm(316L)：2500028000元/噸。
定制異型管：
八角管(40Cr)：55006000元/噸(批量≥10噸)。
鈦合金橢圓管(TC4)：80000100000元/噸(小批量定制)。
3. 采購建議
批量采購：≥100噸可享10%15%折扣，需提前30天預訂。
資質驗證：要求供應商提供材質報告(如SGS檢測)、探傷報告(UT/MT)及ISO 9001認證。
運輸服務：重慶本地可提供免費配送，偏遠地區物流成本約200300元/噸。
六、行業趨勢與技術創新
1. 智能化生產：
集成MES系統的智能拉拔生產線，材料利用率達92%以上，生產周期縮短20%。
三維掃描檢測儀建立全尺寸數據庫，關鍵尺寸在線檢測。
2. 綠色制造：
免酸洗冷拔工藝(電解脫脂)減少廢水排放70%，符合重慶環保法規。
可回收材料(如304不銹鋼)使用率提升至95%，降低碳排放30%。
3. 高端應用拓展：
氫能設備：Inconel 625異型管用于高壓儲氫罐，抗氫脆性能優異，重慶某氫能企業已試點應用。
航空航天：鈦合金方矩管(TC4)用于無人機結構件，精度達±0.01mm，重慶某軍工企業實現量產。
總結
精密冷拔無縫鋼管的規格選擇需綜合考慮應用場景(如液壓系統需高精度，戶外建筑需耐蝕處理)、材質特性(碳鋼成本低，不銹鋼耐蝕性強)及公差要求(普通級±0.20mm，高精度±0.05mm)。重慶本地供應商可提供從常規圓管到復雜異形管的全系列產品，支持定制化服務，滿足高端制造業的多樣化需求。
